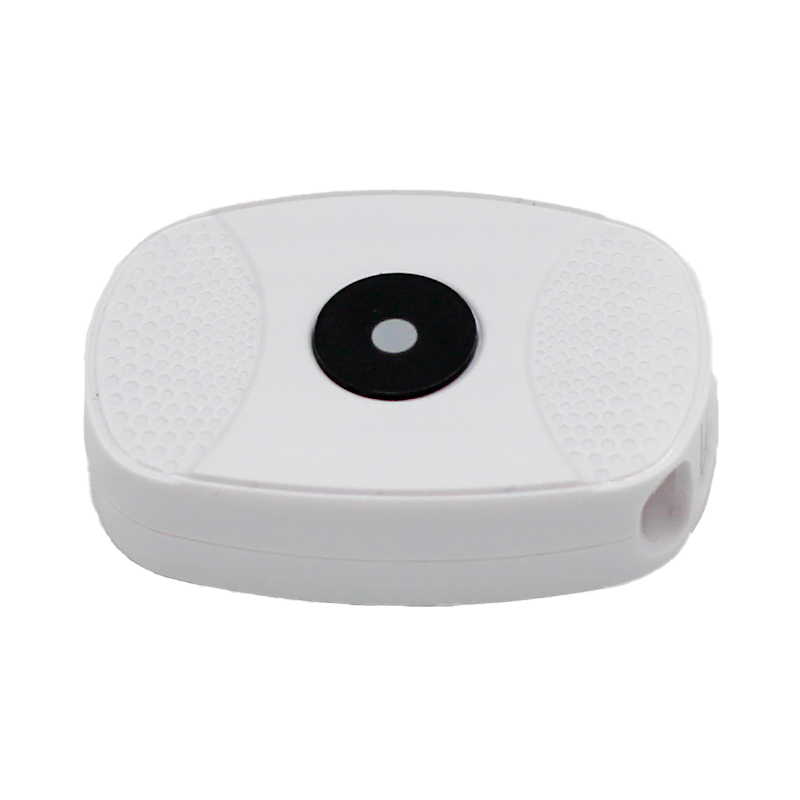

VDB1621非接触门磁：TOF测距+低功耗蓝牙，全面替代传统磁吸门磁
发布日期：2026-06-09 浏览次数：次

　　微能VDB1621蓝牙信标硬件迭代：芯科EFR32BG22C112主控加持，支持非接触门态检测与运动低功耗唤醒双功能

　　原有VDB1621已完成主控方案升级，全新搭载Silicon Labs EFR32BG22C112超低功耗蓝牙SoC，成功集成TOF单光子测距传感器与三轴加速度传感器。产品跳出传统门磁“磁铁配对、近距离磁吸触发”的局限，实现0–2米非接触开关门检测、障碍物遮挡预警，并依托芯片原生硬件唤醒能力，做到门扇运动触发低功耗采样。适用于智慧消防、柜体门禁、通道安防等场景，可全面替代传统门磁方案。

　　一、EFR32BG22C112硬核主控，奠定超低功耗硬件基础

　　VDB1621升级后的芯科EFR32BG22C112主控，采用38.4MHz Cortex-M33内核，配备352KB Flash + 32KB RAM，原生支持蓝牙5.2(向下兼容BLE 4.2)。完全匹配原有2400–2483.5MHz射频规格、多档可调发射功率(-20~+4dBm)、AES硬件加密等参数，且向下兼容原有产品协议，项目替换无需改造上位机平台。

　　1. 行业领先休眠功耗，延长7号双电池续航

　　芯片EM2深度休眠电流仅1.4μA，EM4极致低功耗达0.17μA，待机电流远优于前代方案。

　　门扇静止无动作时，整机进入深度休眠，TOF间歇关断、蓝牙低频广播。

　　沿用两节7号电池供电，在-4dBm发射功率、1000ms广播间隔下，最长续航可达4764天，大幅降低现场电池运维频次。

　　2. 丰富硬件外设，一站式驱动多传感器

　　内置I2C、SPI等多路外设接口，可同步驱动单光子TOF测距、三轴加速度、温湿度、电磁检测四路传感。单芯片完成多源数据采集与运算，无需额外辅控芯片。整机体积仍保持70.1×48.1×18.1(±0.3)mm小巧机身，支持3M免打孔背胶安装。

　　3. 射频性能升级，远距离广播更稳定

　　1Mbps速率下接收灵敏度高达-98.9dBm。

　　原生可调发射功率，原厂最大70米广播距离指标完整保留。

　　恶劣环境下蓝牙数据上报稳定性显著提升，适配大型园区、多层楼宇等远距离部署。

　　二、TOF单光子测距登场，根源解决传统门磁短板

　　传统磁吸门磁必须分体安装磁铁与感应端，门缝形变、门板松动、磁铁脱落即会失效，且仅支持毫米级近距离感应，无法识别杂物挡门。VDB1621依托≤2米TOF测距实现跨越式升级：

　　◆ 单机单边安装，无需配对磁铁：仅将VDB1621固定在门框或门扇单侧即可，取消分体磁吸配件，施工时间节省50%，彻底规避门磁丢磁、错位失灵。

　　◆ 0–2米区间自定义阈值：关门贴近时测距数值变小，开门远离时测距变大，精准判定门开合状态;门框异物、纸箱、杂物遮挡时距离异常，立即触发挡障告警，直击消防防火门闭门不到位、通道堵塞巡检需求。

　　◆ 单光子SPAD探测抗干扰：不受木门/金属门板材质、环境强光、低温潮湿影响，相比红外或磁吸门磁，误报率降低70%，在-40℃~85℃工业温域内全温区稳定工作。

　　三、加速度联动芯片硬件唤醒：不动休眠，一动即测，极致省电

　　依托EFR32BG22C112的PRS外设反射系统 + IO硬件中断唤醒特性，加速度传感器捕捉门扇震动、摆动瞬间，硬件直接唤醒主控，无需MCU轮询采样，实现智能功耗管理：

　　◆ 常态深度休眠：门扇长期静止，主控进入EM2低功耗睡眠，TOF与加速度传感器间歇休眠，仅RTC计时、低频广播，最大程度省电。

　　◆ 运动瞬时唤醒采样：开门/关门瞬间加速度触发硬件中断，芯片秒级唤醒整机，启动TOF采集测距数据，完成门态判定后立即回落休眠。

　　◆ 双传感数据校验防误报：加速度动作触发 + TOF距离变化双重条件校验，过滤风吹轻微晃动、环境震动带来的无效告警，进一步减少无效广播、优化续航。

　　四、一机多能，保留原有全功能，落地性价比拉满

　　升级后的产品完整继承原厂成熟能力：

　　◆ 温湿度检测：-40~125℃测温，精度±0.2℃。

　　◆ 电磁强度检测：在线监测配电箱、机柜带电状态。

　　◆ 室内定位与蓝牙信息广播：最大70米BLE广播，兼容原有iBeacon协议。

　　◆ 合规资质不变：CE/FCC/RoHS全认证，工业与室内多场景通用。

　　五、典型落地应用场景

　　◆ 智慧消防：防火门开关状态、消防通道障碍物在线巡检、闭门故障预警。

　　◆ 智慧园区/写字楼：办公室房门、储物柜门非法开启监测。

　　◆ 工业机房/仓储：机柜、库房大门开盖、卡阻、挡门告警。

　　◆ 智能商超：仓库库房门异常开启、夜间安防巡检。

　　VDB1621凭借EFR32BG22C112主控 + TOF测距 + 加速度传感三位一体方案，实现了替代传统门磁 + 环境采集 + 资产定位三合一功能，可低成本完成存量门磁项目改造，样品免费测试中。
