蓝牙5.0网关VDB2503的外部接口定义
发布日期:2019-03-11 浏览次数:35

      蓝牙5.0网关VDB2503是微能信息(95power)开发的一款基于蓝牙5.0+WiFi的蓝牙数据采集和转发网关设备。前面我们介绍了VDB2503网关的工作原理和内部结构,今天95power小编介绍下蓝牙5.0网关VDB2503的外部接口定义。

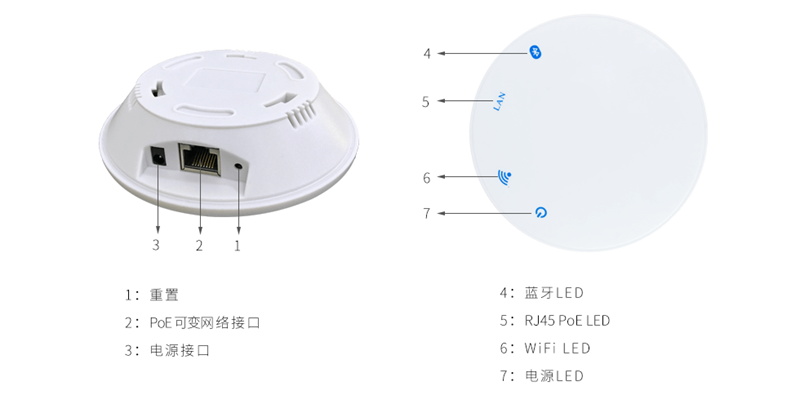

蓝牙5.0网关VDB2503的外部接口

蓝牙5.0网关VDB2503的外部接口包括1个WAN/LAN可变网口和一个电源接口,另外配置了1个恢复出厂的复位按钮和LED指示灯。





(1)WAN/LAN可变网口

蓝牙5.0网关VDB2503网络接口支持CAT-5/CAT-5E有线RJ45传输蓝牙数据和POE电源供电,电压范围为44-57V,此网口是1个WAN/LAN可变网口,蓝牙网关在不同的工作模式下,将对应不同的网络接口,如下表所示

工作模式网络接口
AP Client客户端模式LAN口
Getway网关模式WAN口



(2)电源端口

网关VDB2503的电源接口支持直流电源DC_5V输入,输入电压范围3.5-5.5V,电流大于1000mA。电压接口采用DC-005电源插座,电源座孔径为5.5mm;针直径为2.1mm,为正。
备注:5V电源适配器的输入电压为AC100-240V和50/60Hz,输出电压为5V/2A。电源连接器内部为正,外部为负。



(3)复位按钮

按下复位按钮超过5秒,蓝牙5.0网关VDB2503的WiFi部件将恢复出厂设置。



(4)LED灯指示

蓝牙5.0网关的LED指示灯包括4组,分别定义如下:

*网关的电源LED在通电时处于常亮状态

*连接到WiFi 后1-2秒,WiFi 的LED常亮
*网关上电后,网口插网线连接蓝牙网关时,LAN网络LED常亮
*电源打开后蓝牙LED闪烁



微能信息(95power)的全系列蓝牙网关的外部接口定义类似,其他蓝牙可参考蓝牙5.0网关的外部接口定义来使用。
