蓝牙网关扫描蓝牙数据和传输流程大揭秘,值得收藏!
发布日期:2019-03-04 浏览次数:202次
蓝牙网关,又叫ble低功耗网关、蓝牙探针,集成了WiFi 和 BLE蓝牙两种无线通信方式,WiFi与蓝牙之间通过UART串口通信,蓝牙网关常用于蓝牙数据抓取和传输。网关抓取BLE蓝牙设备的数据,通过WiFi的方式转发到指定的服务器。
那蓝牙网关抓取和传输数据的工作流程是怎样的呢?下面微能信息(95power)小编详细介绍下蓝牙网关扫描抓取数据和传输的工作流程。蓝牙网关的蓝牙默认工作在扫描模式,扫描周围蓝牙设备的广播包数据,不和蓝牙设备建立连接的;
当然微能信息(95power)的工程师也考虑到有些用户需要蓝牙网关一直和蓝牙设备建立连接的,所以微能信息全系列蓝牙网关都是支持修改软件和蓝牙设备建立连接的。不过因为每个用户想连接的蓝牙设备内部的协议等不尽相同,所以需要具体根据用户的蓝牙设备来修改蓝牙网关内部的软件。

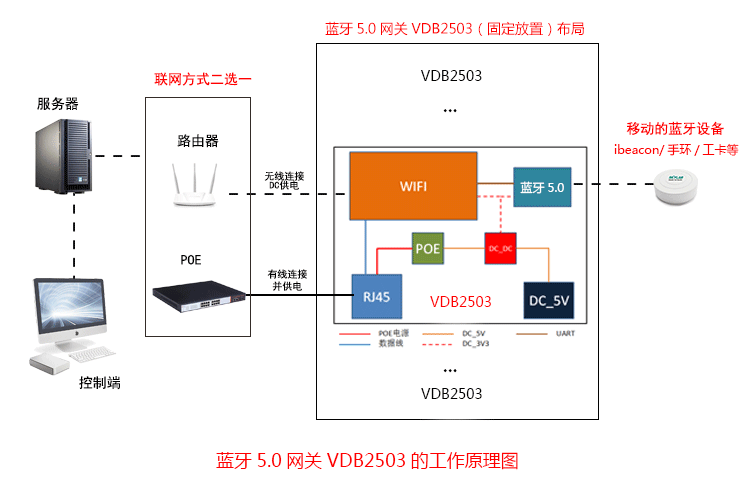

蓝牙网关扫描抓取蓝牙数据传输到服务器的工作流程如下:
(1)蓝牙扫描周围Ble蓝牙设备广播的数据包;
(2)蓝牙将广播数据通过UART串口发给Wifi部分;
(3)Wifi部分将数据通过UDP(默认方式)发送到指定的服务器;
(4)服务器将数据下发给Wifi(看具体需求);
(5)Wifi将数据通过串口发给蓝牙(看具体需求)
(6)蓝牙处理数据,上报数据。
(7)重复以上流程。

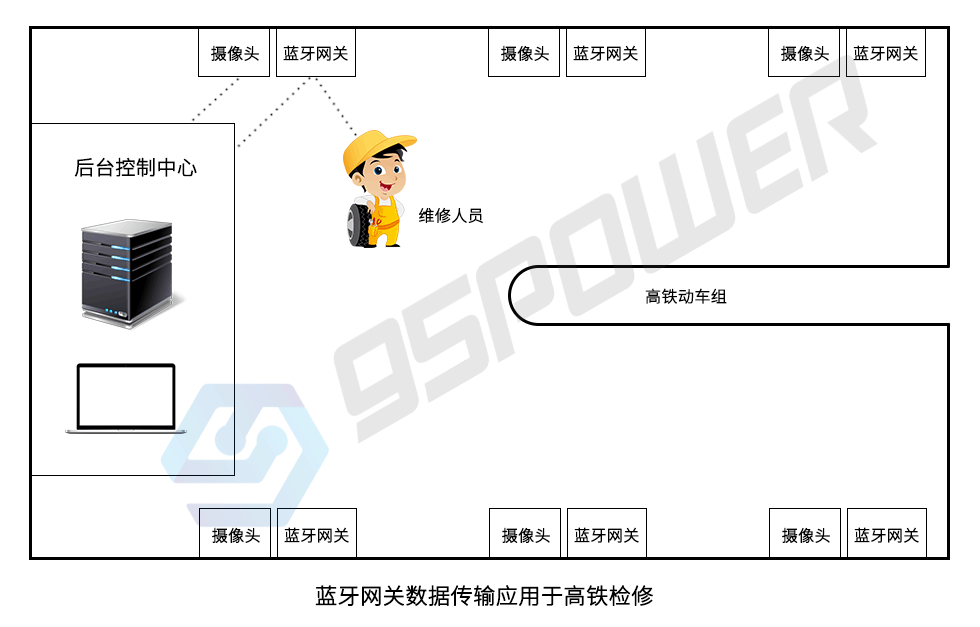

蓝牙网关数据传输应用于高铁检修的案例:
高铁检修主要是对高铁的日常维护和安全检查,为了防止意外发生,我们需要对检修的过程进行监控!虽然维修现场一天24小时都有摄像头监控,但是服务器的储存量有限,所以一般只保存维修时的监控录像比较经济合理! 那怎样才能让服务器自动去保存维修时段的录像呢,这就需要蓝牙网关在中间起到数据抓取和传输的作用!
在高铁检修的摄像头自动记录维修的过程中,蓝牙网关扫描抓取蓝牙手环数据的工作原理如下:
蓝牙网关扫描探测到维修人员(佩戴蓝牙手环或工卡)的位置,只要人在蓝牙网关探测的范围内,服务器就对当前摄像头的视频信息进行保存记录!所有维修人员必须佩带蓝牙手环或工卡,蓝牙网关布置在维修现场的固定位置,通过无线WiFi或RJ45有线方式连接网络。
蓝牙网关扫描抓取蓝牙数据并传输的过程如下:
1、维修人员佩带蓝牙手环走进蓝牙网关的感知范围(由蓝牙RSSI值决定);
2、蓝牙网关中的蓝牙和WiFi通过串口通讯传输数据;
3、WiFi将传递过来的信息上传到指定的服务器;
4、服务器后台处理数据,控制摄像头自动记录监控录像,直到佩戴蓝牙手环的维修人员走出蓝牙网关的探测范围,摄像头监控结束。
好了,以上就是微能信息(95power)全系列蓝牙网关数据抓取和传输的工作流程介绍,更多蓝牙网关的信息可点击:蓝牙网关,或咨询0755-23779409,也可点击网站右侧客服QQ咨询,返回首页。
