全系列蓝牙网关内部系统架构揭秘,值得收藏!
发布日期:2019-02-28 浏览次数:63

       蓝牙网关是一种集成ble蓝牙+WiFi两种无线通信方式的蓝牙数据扫描连接和传输设备,WiFi与ble蓝牙之间通过UART串口通信。蓝牙网关扫描连接和传输蓝牙数据依赖于蓝牙网关精巧的内部系统架构,这是蓝牙数据传输的基础。蓝牙网关的内部系统架构有哪几种呢?下面微能信息(95power)小编带大家深入了解下蓝牙网关的内部系统架构!



微能信息全系列蓝牙网关的内部系统架构

微能信息(95power)全系列蓝牙网关包括蓝牙4.0网关、蓝牙4.2网关、蓝牙5.0网关、加4G蓝牙网关和加PA蓝牙网关5种,可以根据实际需要应用于不同的使用场景。此系列蓝牙网关根据蓝牙版本和功能可分为以下5种系统架构。

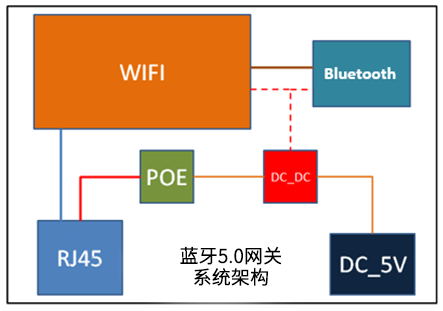

第1种:基于ble5.0蓝牙+WiFi系统架构,ble5.0蓝牙网关VDB2503




此系统架构的蓝牙网关内部系统架构如上图,基于最新的蓝牙5.0版本。蓝牙5.0和WiFi之间通过串口连接,蓝牙和WiFi部分采用PoE核心交换机供电或者DC 5V的直流电源供电。蓝牙5.0部分可向下兼容ble蓝牙4.2版本、ble蓝牙4.0版本,联网方式支持无线WiFi联网和有线RJ45网线方式联网。




第2种:基于ble4.2蓝牙+WiFi系统架构,ble4.2蓝牙网关TD05

蓝牙网关TD05基于蓝牙4.2版本和WiFi两部分架构,WiFi和蓝牙之间通过UART串口连接,蓝牙网关TD05支持无线WiFi联网和有线RJ45网线方式联网。此蓝牙网关内部系统架构如下图。





第3种:基于ble4.0蓝牙+WiFi系统架构,ble4.0蓝牙网关TD03

蓝牙网关TD03,基于超低功耗蓝牙4.0版本,支持WiFi和有线RJ45两种方式联网,此蓝牙网关内部系统架构如下图。





第4种:基于蓝牙+PA+WiFi系统架构,加PA蓝牙网关VDB2504

蓝牙网关VDB2504加了PA信号放大电路,属于大功率蓝牙网关,蓝牙覆盖扫描连接传输距离比普通蓝牙网关远很多。理想空旷环境下,最远可达150米。此蓝牙网关内部系统架构如下图。

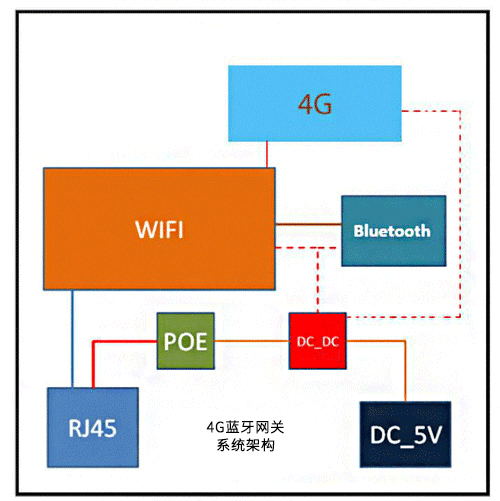

第5种:基于蓝牙+WiFi+4G三种无线通信方式的系统架构,加4G蓝牙网关VDB2505

蓝牙网关VDB2505在普通蓝牙网关的基础上加了4G无线通信部分,4G无线通信部分是内置式的搭配,不是外挂形式,可插4G上网卡通过移动蜂窝数据联网。这种方式大大扩展了VDB2505的使用范围,蓝牙网关VDB2505支持通过无线WiFi和4G通信两种方式联网,使用十分方便,使得蓝牙网关可以抓取蓝牙数据通过WiFi或4G移动数据上传到远端服务器。此蓝牙网关内部系统架构如下图。





以上5种蓝牙网关系统架构基于微能信息(95power)全系列5种蓝牙网关,更多蓝牙网关的信息可点击:蓝牙网关,或咨询0755-23779409,也可点击网站右侧客服QQ咨询,返回首页
