uwb定位基站怎么安装(墙壁安装、圆柱体抱箍式安装)?
发布日期:2021-01-08 浏览次数:23次
部署UWB定位系统少不了安装UWB定位基站,那定位基站都是怎么安装的呢?市面上UWB基站的外形和安装方式大多类似,这里对两类UWB定位基站的安装方式作以说明。
(一)类似UWB基站VDU2506的安装方式
UWB基站VDU2506支持在平面墙体、圆柱体、抱柱等场合安装使用,安装方法如下所示
1,在平面墙壁上的安装UWB基站
UWB基站VDU2506出厂配有螺丝料包,将安装支架固定在墙体上(实际可以根据墙壁材质灵活选择螺丝),如下图1和图2所示。

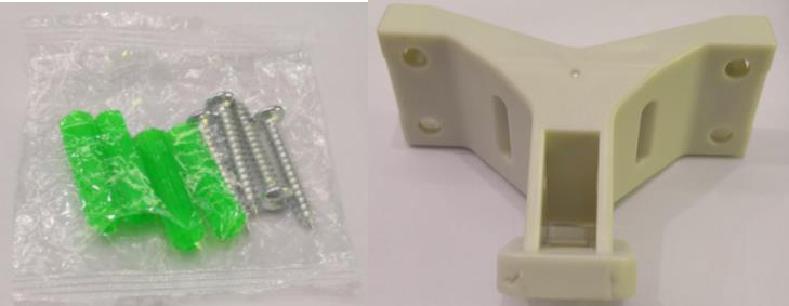

图1:螺丝包和UWB基站安装底座
图2:将安装支架固定在墙体上

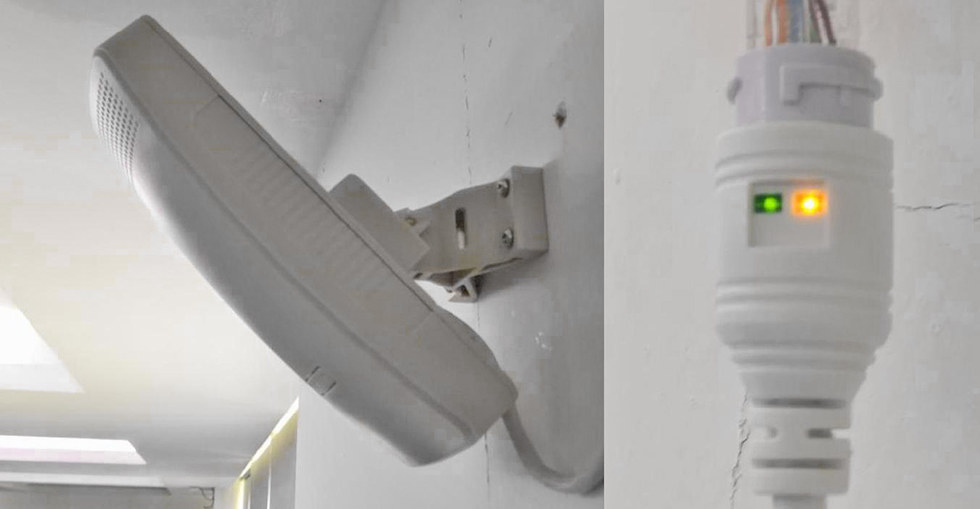

固定好安装支架后,UWB基站主体由上向下,沿着卡槽卡住即可,如下图3所示。
图3:UWB基站由上向下沿着卡槽卡住
2,圆柱体抱箍式安装UWB基站
对于圆柱体的安装,将铁抱箍穿过安装支架的椭圆形槽,按照如图4所示安装。
图4:圆柱体抱箍式安装UWB基站
(二)防爆/隔爆UWB定位基站VDB2613的安装方式
如果是隔爆UWB基站VDB2613这类的话,根据不同的安装场景也有两种安装方式。
1,将UWB基站安装到圆柱体上
配合L型角铁和U型卡扣,将UWB定位基站安装到圆柱体上;
2,将UWB基站安装到墙壁、天花板等平整的墙面上

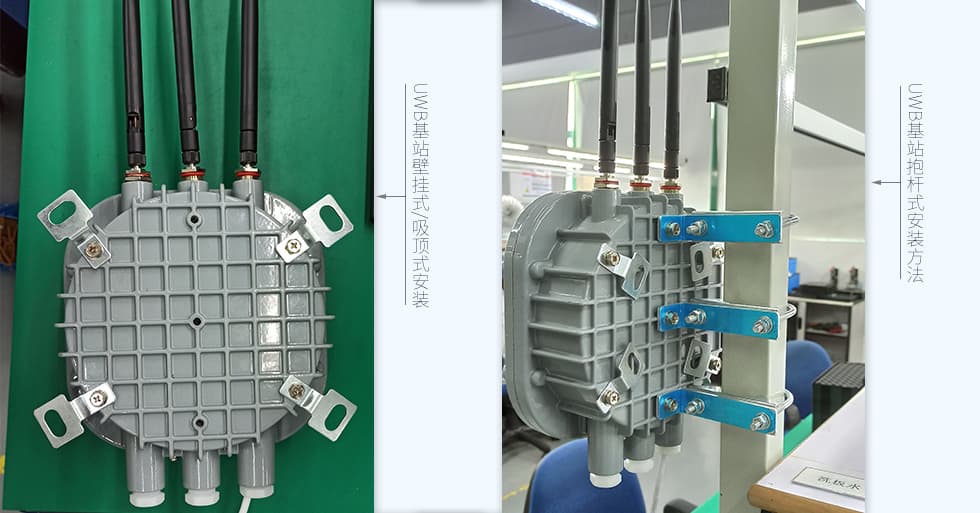

对于平面型的安装环境,比如墙壁、天花板等,可以采用壁挂式/吸顶式安装,配合UWB基站自带的4个壁挂铁片来固定,如下图5所示。
图5:防爆隔爆UWB基站的安装方式
UWB定位基站供应商厂家,深圳市微能信息科技有限公司,网站:http://www.95power.com.cn
