干货分享:UWB测距的原理和应用
发布日期:2019-05-15 浏览次数:84次
本文微能信息(95power)小编分享一下UWB测距的原理和简单应用。
(一)UWB测距原理

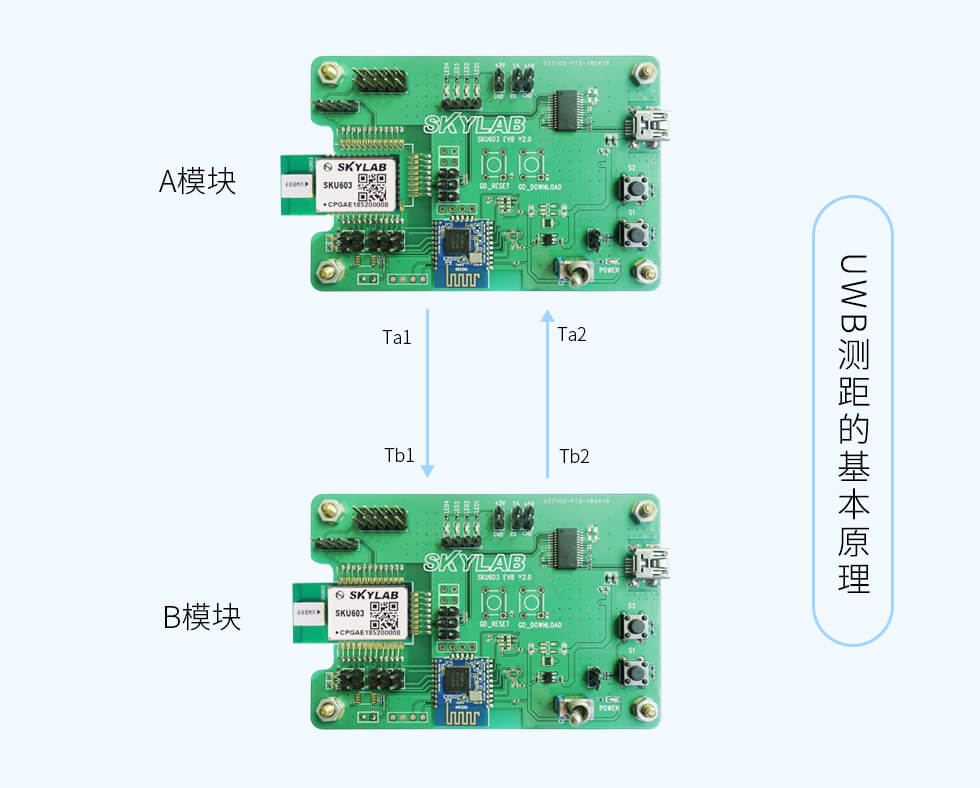

UWB测距原理基于双向飞行时间法(TW-TOF,two way-time of flight)。即每个UWB模块从启动开始即会生成一条独立的时间戳。 UWB模块A的发射机在其时间戳上的Ta1发射请求性质的脉冲信号,UWB模块B接收机在其时间戳上的Tb1接收到该信号。对UWB信号加以一定的处理手段后,UWB模块B在Tb2时刻发射一个响应性质的信号,被UWB模块A在自己的时间戳Ta时刻接收。由此可以计算出脉冲信号在两个UWB模块之间的飞行时间,从而确定飞行距离。
距离S=光速C×[(Ta2-Ta1) -(Tb2-Tb1)]
(二)UWB测距的应用有哪些呢,常用的有以下两类。

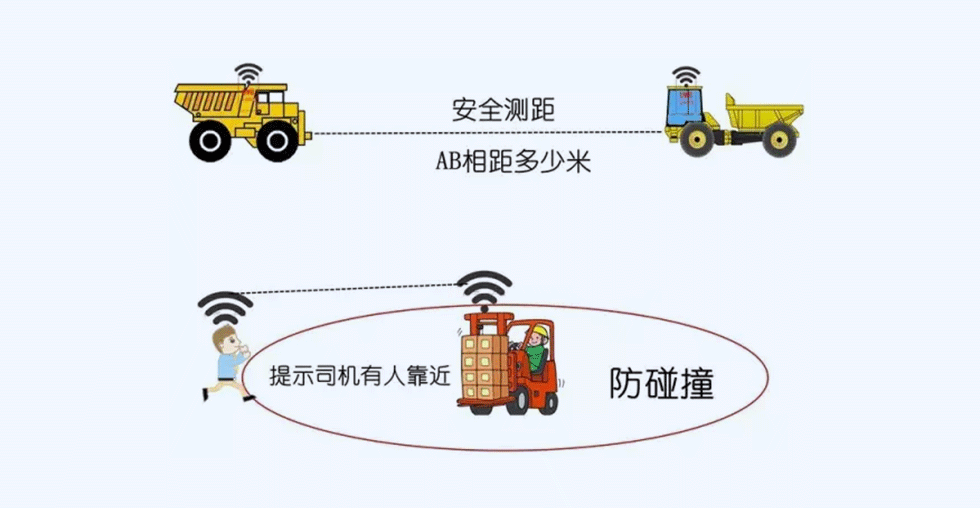

第一类:UWB测距-防碰撞应用
将UWB测距应用于安全方面可以扩展如下的一些应用,比如常见的是防碰撞应用。UWB测距精度最高能到10厘米左右,微能信息(95power)的UWB测距模块最远测距距离可以扩展到150米。 10CM高精度UWB测距可以用于检测两个物体之间的距离,当两者距离超过一个限定值,可设置报警,防止安全事故发生。
第二类:UWB测距-UWB定位应用
UWB测距还有一类常见应用是做室内定位应用,UWB测距的高精度决定了这项技术可以应用于超宽带室内定位方面,目前微能信息推出的UWB定位系统方案,定位精度最高到10CM,根据不同的定位场景,误差一般在10厘米-30厘米。
更多UWB测距的应用介绍可以咨询微能信息(95power)网站QQ或电话。
