ibeacon蓝牙定位工牌

iBeacon人员定位工牌标签VDB1609SK

人员定位工牌,蓝牙定位工牌,蓝牙4.2。iBeacon广播模式,SOS一键报警呼救,支持手机app修改参数,IP66级防水,广播距离70米。可绑定身份信息(姓名和UUID),身份识别。RFID(选配)、NFC(选配)。USB磁吸式充电。支持定制logo/丝印/图案等。应用:用在蓝牙定位系统,做人员定位。场景:养老院、医院、工厂等。
尺寸:85mm * 54mm * 7.5mm(±1mm)
浏览次数:1144
iBeacon人员定位工牌标签VDB1609SK

人员定位工牌简介

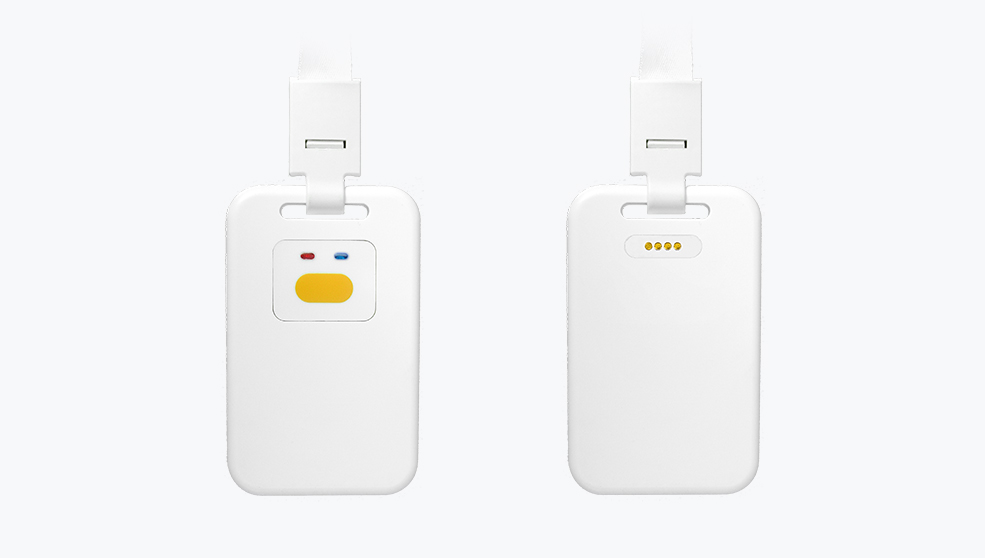

VDB1609SK是一款用于区域人员定位的蓝牙定位工牌标签,是深圳市微能信息科技有限公司基于BLE蓝牙4.2版本开发的人员定位胸牌,工作在iBeacon广播模式。VDB1609SK可以广播其所有者的个人身份信息,如姓名和UUID,用于身份识别。






VDB1609SK配置了500mAh的锂电池,通过磁性USB接口连接线充电。符合RoHS、FCC、CE认证标准。







VDB1609SK用于蓝牙定位系统

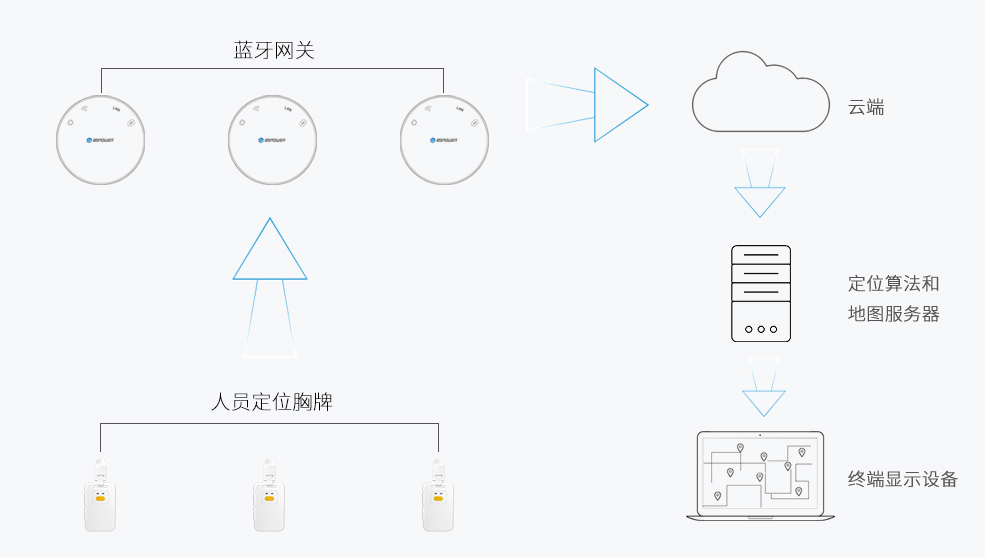

VDB1609SK配合微能信息的蓝牙网关或其他BLE蓝牙定位基站可以搭建蓝牙定位系统,如下图所示。通过蓝牙定位系统可以快速进行实时的人员定位,确定佩戴人员的实时位置,记录运动轨迹等。









VDB1609SK特征





iBeacon工作模式





人员定位管理





一键呼救,快速定位





手机app修改参数





磁吸式USB线充电





IP66级防水防尘





广播距离70米





支持二维码/NFC/图案定制








VDB1609SK参数



基本工作参数


默认刷新频率

2Hz

数据速率

1Mbps

传输功率

-20~+4dBm(步长2dB)

灵敏度

-94dBm at 1Mbps BLE

广播距离

70米(Max TX power)

电池容量

500mAh

一次充电使用时间

2个月@1Hz(@0dBm 2Hz)

温度

工作温度:-20℃~70℃

存储温度:-20~40℃(<3month)

iBeacon胸卡尺寸

85mm * 54mm * 7.5mm(±1mm)

调制技术

GFSK

防护等级

IP66级防水防尘

工作模式

iBeacon广播模式

蓝牙参数


频率范围

2400MHz---2483.5MHz

蓝牙版本

蓝牙4.2

吸合式充电线


输出

DC 5V /1A

      选配功能
      NFC
      可选
     RFID      可选






VDB1609SK应用


应用:

蓝牙定位工牌VDB1609SK常用于人员定位管理。


场景:

医院人员定位管理、养老院人员定位、单位访客定位管理、展馆人员定位、工厂人员定位等。


功能:

人员定位;电子地理围栏;运动轨迹记录、查询、回放;SOS一键呼救等。








手机app修改VDB1609SK的参数


蓝牙定位工牌VDB1609SK本质上是一款iBeacon蓝牙信标。所以VDB1609SK支持手机app修改参数。通过“Skylab_Beacon”和“nRF Connect”两款手机app连接VDB1609SK,即可轻松修改它的广播参数,比如UUID、Major、Minor、发射功率、广播频率、广播间隔等。




手机app:Skylab_Beacon


Skylab_Beacon由深圳市微能信息科技有限公司提供,可以修改iBeacon  VDB1609SK的设备名称、修改UUID、修改Major、Minor、修改参考信号强度、修改广播频率、修改Companyid、修改密码等参数。



  *  修改蓝牙信标VDB1609SK的名称

  *  修改UUID

  *  修改用户数据

  *  修改Major值

  *  修改Minor值

  *  修改广播间隔

  *  修改连接密码



nRF Connect修改发射功率.jpg

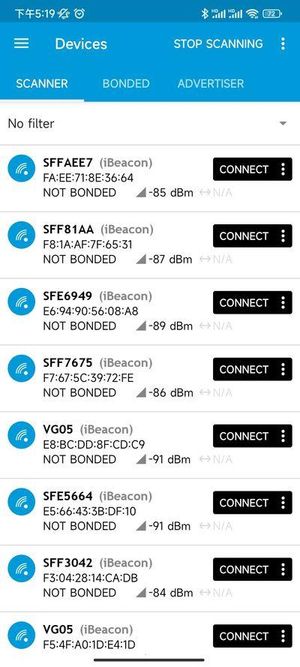

手机app:nRF Connect


手机app(nRF Connect)由Nordic官方开发,连接VDB1609SK后,可以修改ibeacon定位工牌VDB1609SK的发射功率。

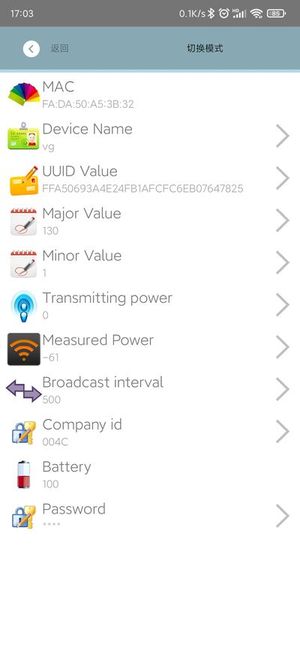

手机app“Skylab_Beacon”首页参数对应说明:


手机app首页参数

说明

MAC

iBeacon的MAC地址(不可修改)

Device  Name

修改所选蓝牙信标工牌的名称

UUID  Value

按照ISO/IEC11578:1996标准的128位标识符(16字节)

Major  Value

16位标识符(0-65535)

Minor  Value

16位标识符(0-65535)

Transmitting  Power

发射功率

Measured  Power

距离1米时的参考信号强度

Broadcast  interval

Beacon广播间隔

Company  id

作为区分的id号

Battery

Beacon电池电量(无法修改)

Password

Beacon密码(默认密码1234)


*  配套的手机app请联系销售人员提供,APP名称:“Skylab_beacon”和“nRFConnect”。





出货清单


名称型号数量
蓝牙工卡VDB1609SK1pcs
吸合式充电线USB接口输入1pcs






采购蓝牙定位胸卡VDB1609SK


有采购人员定位胸卡VDB1609SK的用户,可以联系微能信息小编的电话/微信。




定制VDB1609SK


深圳市微能信息科技有限公司的人员定位工牌VDB1609SK支持定制外壳上的外观图案,可以印刷客户自己的品牌logo、图案等。如果您有其他定制需求,可以联系微能信息小编的电话/微信。






VDB1609SK使用说明


VDB1609SK有一个电源键,也可以作为SOS告警按键使用。

*  开机模式下:长按电源键/SOS告警按键,即可激活SOS报警信号。快速短按3次,再长按3s,即可关机。

*  关机模式下:长按开机。


VDB1609SK有两个LED指示灯。

*  当工牌电池充电时,红灯亮。

*  按下按钮,蓝灯亮。



备注


微能信息支持出货无丝印/无LOGO的蓝牙定位工牌;也支持定制带LOGO、丝印、图案的蓝牙工牌。




人员定位工牌供应商:深圳市微能信息科技有限公司,官网:http://www.95power.com.cn
