人员定位iBeacon工卡VDB1609

人员定位标签iBeacon工牌,广播信息包括ibeacon名称、UUID、Major、Minor等。 可用作室内定位标签,通过BLE蓝牙定位网关或其他BLE定位基站进行定位。
尺寸:85.33 * 53.92 * 7.26mm
浏览次数:124
人员定位iBeacon工卡VDB1609


一、基本介绍

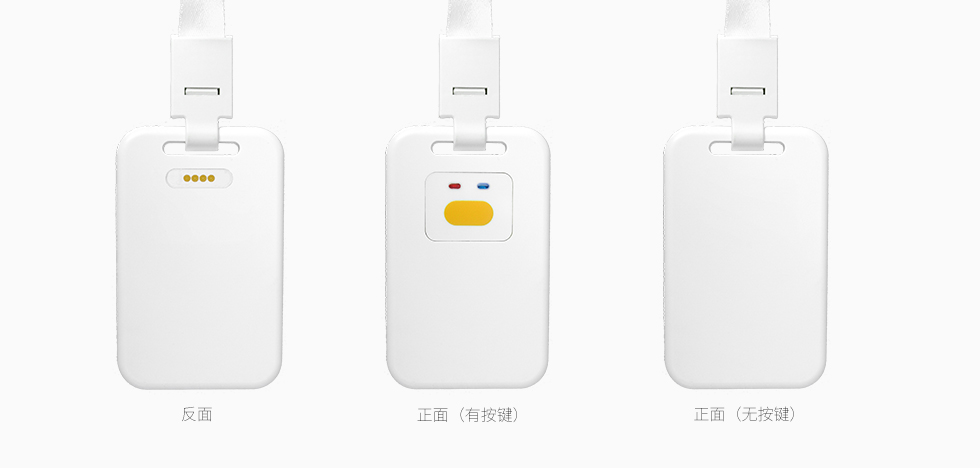

        VDB1609是一款适合做人员定位的BLE低功耗蓝牙4.2工卡型iBeacon。 它可以广播信标自身的设备信息出来,例如名称、UUID等。 应用方面,VDB1609可以用在室内定位系统中,用作人员定位标签,通过BLE蓝牙定位网关或其他BLE定位基站对标签进行定位,从而可以实时定位人员的位置。工卡外形如下图所示,VDB1609分为带按键和不带按键的。



ibeacon VDB1609.jpg

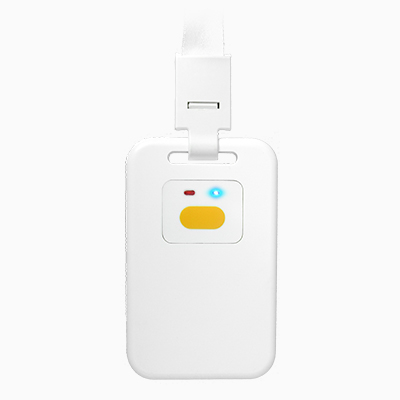

        VDB1609配置了600mAh可充电锂电池,可以通过磁吸式USB连接线为它充电。VDB1609配有两个LED指示灯。电池正在充电时,红色指示灯亮起,当按下按键时蓝色指示灯会亮起。

        此外,VDB1609配置了电源按键,也可以用作SOS告警求救键。 短按可以激活SOS信号,长按(> 3S)可以打开或关闭工卡的电源。





二、基本参数

项目参数
蓝牙4.2发射功率+4dBm(max)
BLE4.2接收灵敏度-96dBm
工作频段2400~2483.5MHz
续航时间单次充电续航时间大于3个月
功耗闲置电流5uA, 发射8mA@0dBm, 接收11mA
LED灯充电LED指示灯,状态LED指示灯
按键短按: SOS求救告警功能;长按:开机/关机
广播距离100米
电池容量600mAh
充电方式接触式磁吸充电
充电时间4小时
内部程序升级支持USB JLINK;支持OTA(通过无线蓝牙更新)
工作温度-20~60℃
防护等级IP67防尘防水
尺寸85.33*53.92*7.26mm
附带配件磁吸充电线x1,工牌挂带(人员定位佩戴使用)x1




三、手机app软件配置iBeacon的参数

下载安装手机APP。Skylab_xbeacon是95power工程师开发的用于配置微能信息系列iBeacon信标的手机APP,通过Skylab_xbeacon可以很方便地配置VDB1609的各种参数。



(一)VDB1609处于iBeacon模式的参数配置

手机app配置参数如下图所示:




MAC:ibeacon的MAC地址

Name:所选ibeacon蓝牙信标的名称 。

UUID:128-bit identifier according to ISO/IEC11578:1996 standard (32 hexadecimal digits)

Major:16位标识符(0-65535)

Minor:16位标识符(0-65535)

Measured Power:距离1米时的参考信号强度(VDB1609 transmission power is 0dBm)

Transmit Power:VDB1609发射功率

Advertise Interval:VDB1609广播间隔

Battery Level:VDB1609电池电量

Password:VDB1609密码(默认1234)

配置好信息后,蓝牙连接断开,配置将生效。



iBeacon模式下的APP参数配置步骤如下:

1,扫描蓝牙信标

2,输入密码连接蓝牙beacon

3,修改蓝牙信标名称

4,修改ibeacon的UUID。

5,修改beacon的Major值,Minor值

6,发射功率,广播间隔

7,连接密码,默认连接密码是1234



(二)VDB1609处于Eddystone模式下的参数配置

手机app配置如下图所示:




MAC:设备的蓝牙MAC地址,不可以修改。

Device Name:VDB1609被APP扫描时,手机APP上显示的名称(长度少于12位的英文字符)

User Service data:VDB1609被扫描时,广播中用户自定义的数据。

Transmitting power:VDB1609发射功率及设置。

Broadcast interval:VDB1609的广播间隔及配置

Battery :VDB1609信标设备的电量

Password:设备app登录密码修改。

URL:修改Eddystone中的Frame字段信息,默认为URL格式信息,可由other setting 选择其它格式。

other setting:Eddystone中的Frame字段信息格式选择。

选择和设置Eddystone中的Frame字段信息格式和对应的信息,可以设置为URL、UID、EID、TLM等格式,

信息配置完成后,蓝牙连接断开后配置才会生效。



配置步骤如下:

1,从ibeacon模式切换至Eddystone模式;

2,选择设置URL信息;

3,选择设UID信息;

4,设置EID信息;

5,选择设置TLM



四、应用

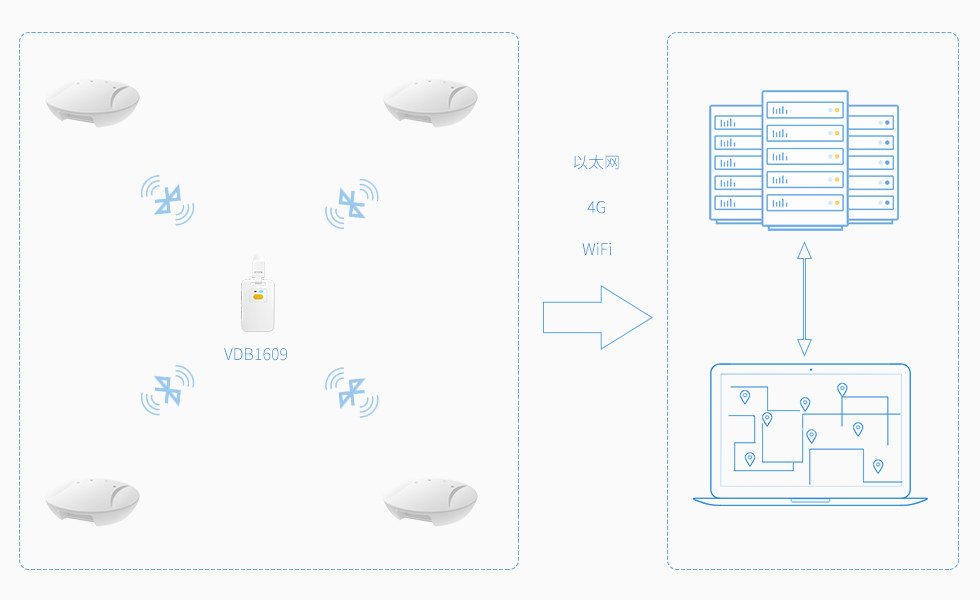

人员佩戴工牌蓝牙标签VDB1609,配合蓝牙网关,用在蓝牙室内定位系统中,做实时的人员定位使用,如下图所示。





五、购买VDB1609

可在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝或阿里账号登录,支付宝/信用卡等均可购买。

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!




六、蓝牙标签选型

请点击以下产品图片,进入相应的网关详情页进行选型。


蓝牙4.2人员定位标签VDB1609


蓝牙5.0人员定位标签VDB1608


深圳市微能信息科技有限公司,国内专业iBeacon信标供应商厂家,官方网站:www.95power.com.cn
