三种蓝牙定位系统方案:主动式定位、被动式定位和主被动一体式定位
发布日期:2019-04-10 浏览次数:42

微能信息(95power)推出了市面上最全的蓝牙定位系统方案,包括3种,分别是主动式蓝牙定位、被动式蓝牙定位和主被动一体式蓝牙定位。广泛应用于人员定位、物资定位、资产管理等领域。



(一)主动式蓝牙定位导航系统

微能信息研发的主动式蓝牙定位导航系统,又叫终端侧蓝牙定位系统。采用高性能蓝牙定位算法,基于低功耗ibeacon蓝牙基站,定位精度在2米以内,支持多种移动终端室内高精度定位导航,具备实时定位、路径规划、反向寻车等功能,可集成到微信公众号、小程序、APP之中。此蓝牙定位系统偏重于室内路径规划和导航应用。

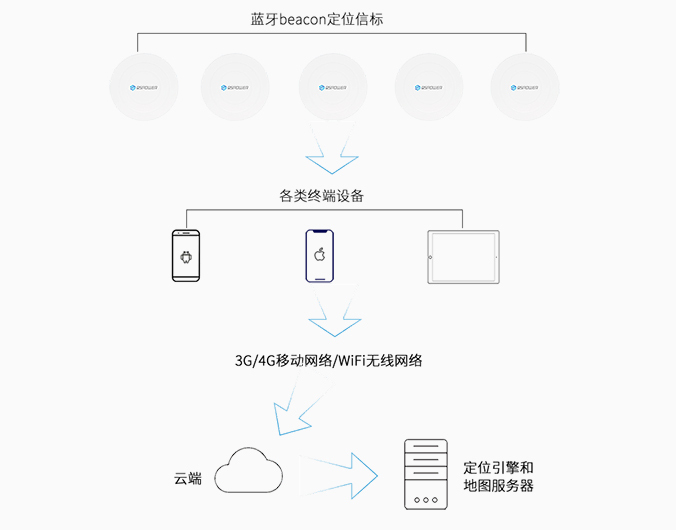

主动式蓝牙定位导航系统是由已嵌入或下载好SDK软件包的智能终端设备(安卓iOS手机、平板电脑等)和ibeacon设备组成,也可以在线使用室内地图,系统框图如下:





(1)在定位区域内部署ibeacon信标,一般需要至少3个ibeacon,iBeacon会每隔一定的时间广播一个数据包到周围;

(2)当终端设备(智能手机、平板等)进入ibeacon的信号覆盖范围内,会扫描接收到iBeacon 广播出来的数据包(MAC 地址和信号强度RSSI值);

(3)终端设备通过下载到手机的定位算法和地图,以及和后台地图引擎数据库的交互,就可以在手机的地图上标记出当前位置。



(二)被动式蓝牙定位系统

微能信息的蓝牙被动式定位系统,又叫蓝牙探测定位系统。依托于微能信息精准的室内定位引擎算法和强大而丰富的蓝牙网关、蓝牙定位标签(手环、工卡、ibeacon等),可实现定位区域全天候不间断人或物的位置探测!此定位系统多用于后台定位监控前台人或物的使用,广泛应用于养老院老人定位、单位访客管理等场景。

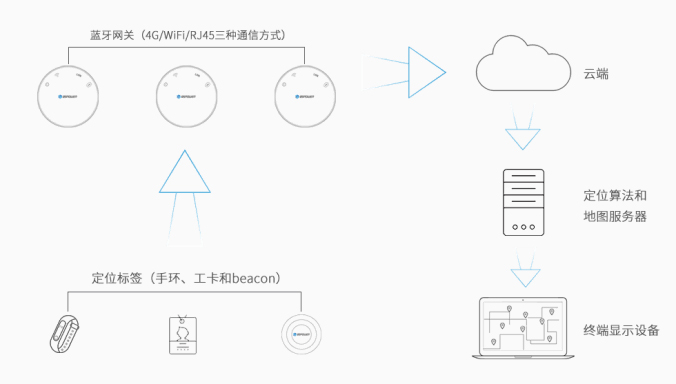

被动式蓝牙定位系统架构

被动式蓝牙定位系统由蓝牙定位标签(手环、工卡、ibeacon等),蓝牙网关,无线局域网及后端数据服务器构成。



其定位框架如下:




(1)蓝牙定位标签工作在iBeacon广播状态,将自身的MAC地址、电量、心率等信息进行广播;

(2)蓝牙网关扫描到蓝牙定位标签的广播信息,将相关信息通过网线或者WiFi传输到后台服务器,后台服务器运行蓝牙定位算法,对有关信息进行计算,获取到蓝牙定位标签的位置信息;

(3)终端显示应用软件将蓝牙定位标签的位置信息在显示屏上进行显示,可以实现实时位置跟踪、轨迹回放、电子围栏、心率监测等功能。



(三)主被动一体式蓝牙定位

微能信息的主被动一体蓝牙定位系统采用微能信息先进的蓝牙定位引擎算法,蓝牙5.0网关、蓝牙定位标签和ibeacon等一系列硬件,可以最大限度减少蓝牙5.0网关的使用,节省用户部署定位硬件的成本,集主动定位的自主导航功能和被动定位的后台定位监测功能优势于一体。此定位方案广泛应用于贵重资产定位管理、景点、医院、停车场定位导航(反向寻车)、养老院智慧养老、展馆博物馆、访客管理等应用场景。



主被动一体式蓝牙定位系统的优势

微能信息的主被动一体式蓝牙定位系统采用蓝牙5.0的方案, 集主动式定位系统和被动式定位系统的优势于一身。相对来说,蓝牙5.0定位系统方案可大大降低部署定位硬件的成本,同时可用作主动定位和被动定位,性价比超高。定位功能上可实现智能路径规划导航、后台定位监测、支持大用户量并发访问等功能,支持app/小程序/公众号接入等。

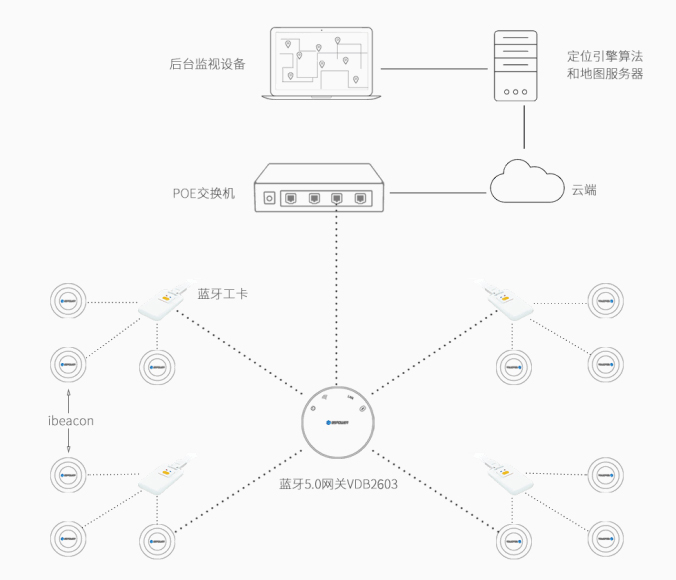

主被动一体式蓝牙定位系统的架构





主被动一体式蓝牙定位系统的工作原理:

(1)iBeacon工作在广播状态,将自身的MAC地址、电量等信息广播出来;

(2)工卡扫描到iBeacon的广播信息,将iBeacon信息进行转发;

(3)蓝牙网关收集工卡信息,将工卡转发出来的iBeacon信息发送给CLE定位服务器;

(4)CLE定位服务根据工卡和iBeacon信息,后台运行蓝牙定位算法,计算出工卡位置,终端显示软件将工卡的位置信息进行显示,可以实现实时位置定位跟踪、轨迹回放、电子围栏等功能。



更多蓝牙定位的信息可访问:蓝牙定位,也可以咨询0755-23779409。
