蓝牙网关在室内定位方案中的应用原理和架构
发布日期:2019-03-26 浏览次数:151次
基于蓝牙网关+iBeacon的室内定位技术以其网关和ibeacon的低功耗、低成本、易部署、精度较高等优点被广泛应用于养老院、商场、博物馆等领域。目前,基于蓝牙网关的穿戴式蓝牙标签(蓝牙手环、蓝牙工牌等)的定位发挥着越来越重要的作用。今天就以微能信息(95power)的全系列蓝牙网关为例,谈谈蓝牙网关在室内定位方案中的应用。
蓝牙网关在室内定位中的应用原理:
蓝牙网关比较常用的功能就是进行反向蓝牙定位,反向蓝牙定位是利用蓝牙网关将扫描到的ibeacon广播出来的蓝牙数据通过网络上传到云端服务器上,并且利用蓝牙扫描到的ibeacon设备数据中的RSSI值,通过在后台运行蓝牙定位引擎算法,通过这个RSSI值能够确定iBeacon设备与蓝牙网关的距离或者范围,实现ibeacon设备的位置追踪,并在后台GIS地图上实时展示出来。
蓝牙网关在室内定位中的应用架构:
微能信息(www.95power.com.cn)的蓝牙网关在室内定位中的应用有两种

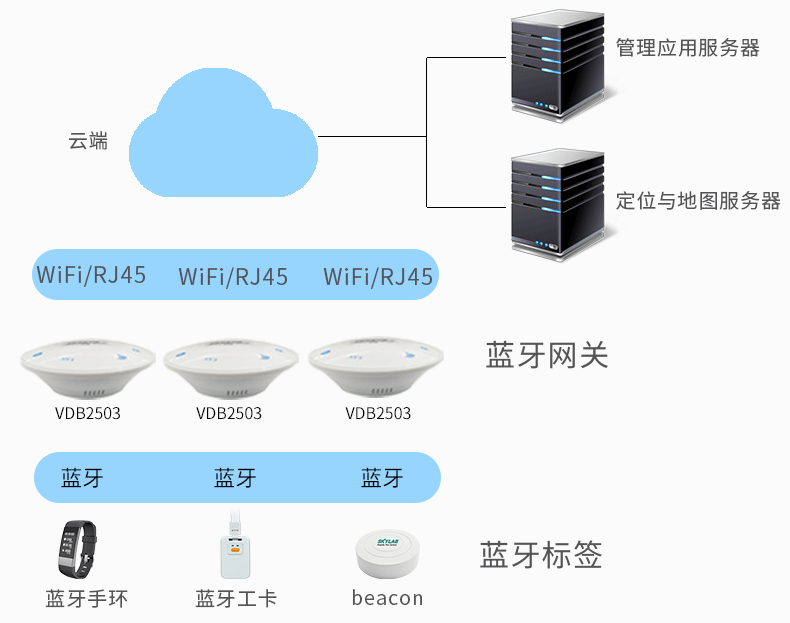

(1)第一种是蓝牙网关应用于被动式蓝牙定位系统中
ibeacon信标(手环、工牌、iBeacon)自动广播蓝牙数据信息,蓝牙网关收集后发送到服务器计算,后台蓝牙定位算法计算后输出ibeacon信标的位置信息。蓝牙网关的应用系统框架如下:
ibeacon信标工作在iBeacon广播状态,将自身的MAC地址、电量、心率等信息进行广播;
蓝牙网关扫描到ibeacon信标的广播信息,将相关信息通过网线或者WiFi传输(4G蓝牙网关VDB2505可以通过4G流量和WiFi两种方式)到中央定位引擎(VDB CLE-11),中央定位引擎对有关信息进行计算,获取到ibeacon信标的位置信息;
终端显示软件(VDB RTLS-11)将ibeacon信标的位置信息进行显示,可以实现实时位置跟踪、轨迹回放、电子围栏、心率监测等功能。

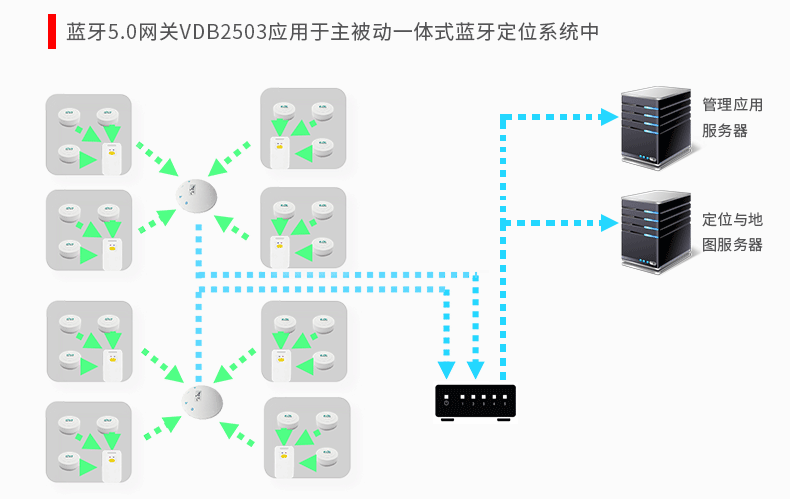

(2)第二种是蓝牙5.0网关VDB2503应用于主被动一体式蓝牙定位系统中
采用在室内部署蓝牙5.0网关+iBeacon的方案,既可做室内导航,也可做被动蓝牙定位,蓝牙网关的系统应用框架如下:
iBeacon信标工作在广播模式,将自身的MAC地址、电量等信息进行广播;;
蓝牙定位工卡扫描到iBeacon的广播信息,将iBeacon信息进行转发;
蓝牙网关收集工卡信息,将工卡转发出来的iBeacon信息发送给CLE定位服务器;
CLE定位服务根据工卡和iBeacon信息,计算出工卡位置,终端显示软件将工卡的位置信息进行显示,可实现实时位置跟踪、轨迹回放、电子围栏等功能。
好了以上就是微能信息(www.95power.com.cn)的蓝牙网关在室内定位系统中的应用解析。 蓝牙网关在室内定位系统中的应用,为幼儿园、游乐园、养老院、博物馆、展会、商超、园区等场景提供基于位置的安全看护、人员定位管理、物资管理、数据统计分析。
更多蓝牙网关的应用可点击:室内定位。也可咨询0755-23779409或在线QQ咨询。
