矿井隧道人员定位方案-UWB定位技术
发布日期：2024-11-01 浏览次数：18次

　　本方案旨在通过先进的定位技术，实现对矿井隧道内人员的实时、精准定位，以便有效提高矿井生产安全管理水平，及时掌握人员分布情况，在发生紧急情况时能够迅速开展救援行动。

　　一、UWB定位技术优势

　　综合考虑矿井隧道的复杂环境(如粉尘、潮湿、电磁干扰等)以及对定位精度、可靠性等方面的要求，选择超宽带(UWB)定位技术作为本方案的核心定位手段。

　　高精度定位：UWB技术能够实现厘米级甚至更高精度的定位，可准确确定人员在矿井隧道内的具体位置，满足对人员定位精细管理的需求。

　　抗干扰能力强：矿井隧道内存在多种电磁干扰源，如电机、通风设备等，UWB技术具有良好的抗干扰特性，能在复杂电磁环境下稳定工作，确保定位数据的准确传输。

　　低功耗：定位设备采用低功耗设计，可延长电池使用寿命，减少设备维护频次，适合在矿井隧道这种不便频繁更换电池的环境中使用。

　　穿透性较好：尽管矿井隧道存在岩石、煤层等障碍物，但UWB信号具有一定的穿透能力，能在一定程度上保证信号的有效传播，实现对人员的持续定位。

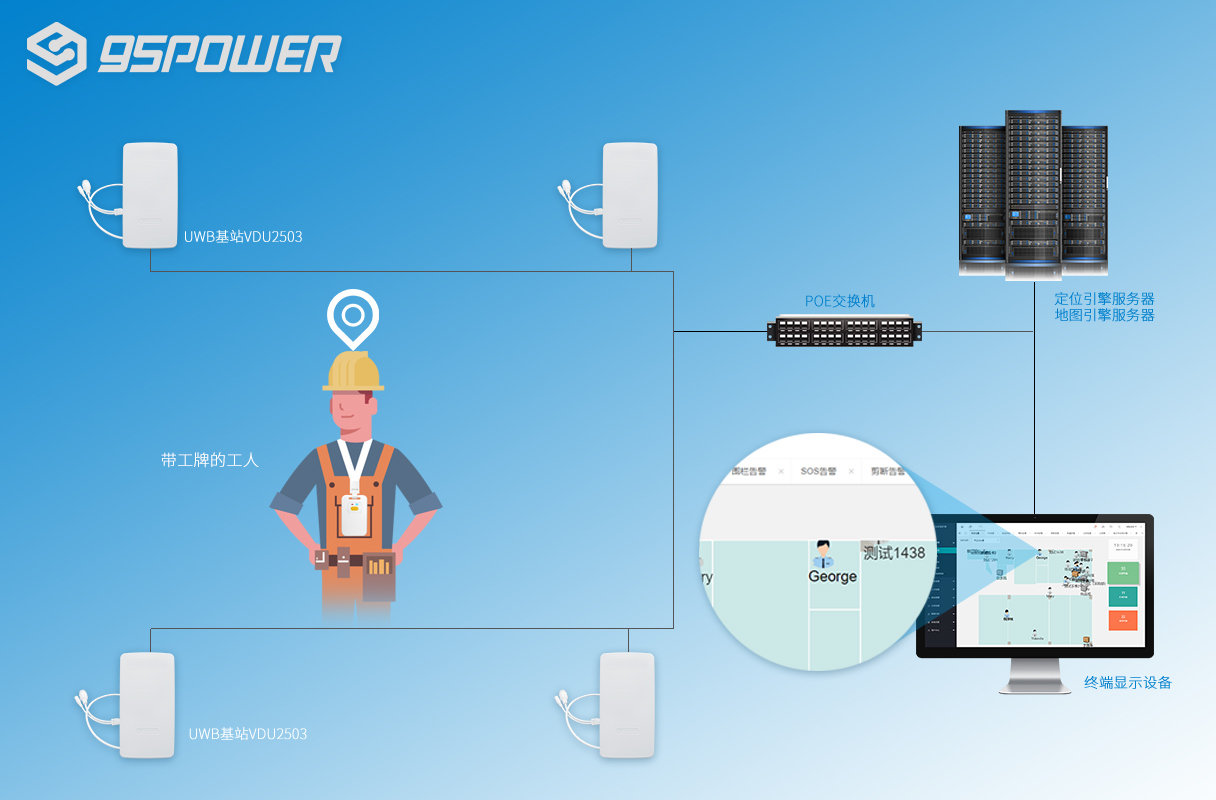

　　二、系统架构

　　1.定位标签

　　人员佩戴：为每位进入矿井隧道的人员配备UWB定位标签，标签可设计为小巧轻便的形式，如卡片式或挂件式，方便携带且不影响人员正常作业。

　　功能特性：定位标签内置UWB芯片，具备唯一标识，可定期发送包含自身ID及其他相关信息(如电量、设备状态等)的UWB信号，信号发射功率可根据实际需求进行调整，以平衡定位精度和电池续航。

　　2.定位基站

　　分布部署：在矿井隧道内及井口附近合理分布安装UWB定位基站。根据隧道的长度、走向、分支情况以及矿井的整体布局，确定基站的数量和具体安装位置，确保整个矿井隧道区域都能被有效覆盖。

　　信号接收与处理：定位基站负责接收定位标签发送的UWB信号，并对信号进行处理，包括信号强度检测、到达时间测量等，然后将处理后的信号数据传输给后台服务器。

　　网络连接：定位基站通过有线(如以太网)或无线(如Wi-Fi、Zigbee等，根据矿井现有网络条件选择)方式与后台服务器建立连接，实现数据的稳定传输。

　　3.后台服务器

　　数据处理与分析：接收来自定位基站传输的信号数据，运用定位算法(如基于到达时间差(TDOA)的定位算法)对数据进行处理，计算出每个定位标签(即每位人员)的精确位置，并将位置信息实时存储在数据库中。

　　人员管理与监控：对矿井隧道内的人员信息进行全面管理，包括人员基本信息(姓名、工号、所属部门等)、入井时间、当前位置、历史轨迹等。通过监控界面，管理人员可以直观地查看人员分布情况，实时掌握人员动态。

　　报警与预警功能：设置各类报警规则，如人员进入危险区域、人员长时间静止不动(可能发生意外情况)、人员数量异常(超出规定人数)等，当触发报警条件时，服务器能及时发出警报信息，通知相关管理人员采取相应措施。

　　与其他系统对接：可与矿井的安全生产管理系统、通风系统、排水系统等其他相关系统进行对接，实现数据共享和协同工作，为矿井的整体安全管理提供更全面的支持。

　　4.监控终端

　　显示与操作界面：在矿井调度室、安全管理办公室等场所设置监控终端，终端配备大屏幕显示器和友好的操作界面，用于展示人员位置信息、轨迹数据以及系统的各种状态信息。管理人员可以通过操作界面进行人员查询、轨迹回放、报警设置等操作。

　　远程访问：支持远程访问功能，允许相关管理人员通过网络(如企业内部网或互联网，根据安全要求设置)在异地(如矿领导在外出差期间)也能实时查看矿井隧道内人员的定位情况，及时了解矿井安全生产状况。

　　三、定位算法及精度保障

　　1.定位算法

　　采用基于到达时间差(TDOA)的定位算法，其原理如下：

　　测量UWB信号从定位标签发送到不同定位基站的到达时间差。

　　根据光速恒定的原理，利用已知的定位基站位置和测量得到的到达时间差，构建双曲线方程组。

　　通过求解双曲线方程组，计算出定位标签(即人员)的位置。

　　2.精度保障措施

　　基站合理布局：根据矿井隧道的实际形状和尺寸，科学规划定位基站的布局，尽量采用均匀分布的方式，确保在整个隧道区域内都能准确测量到UWB信号的到达时间差，避免出现定位盲区。

　　多径效应处理：矿井隧道环境复杂，UWB信号在传播过程中可能会产生多径效应，影响定位精度。采取抗多径技术，如在定位基站和定位标签中设置特殊的滤波器，对多径信号进行抑制，提高定位精度。

　　时间同步校准：为确保基于TDOA的定位算法的准确性，需要对定位基站进行严格的时间同步校准，可采用高精度的时钟源或通过网络时间协议(NTP)等方式实现，保证各个基站之间的时间测量准确一致。

　　四、系统功能特点

　　1.实时定位与轨迹回放

　　实时定位：能够实时获取并显示矿井隧道内每位人员的当前位置，管理人员通过监控终端可以随时查看人员的分布情况，了解人员是否在正常作业区域内。

　　轨迹回放：系统自动记录每位人员在矿井隧道内的行动轨迹，管理人员可以根据需要选择特定人员，查看其在过去一段时间内的活动轨迹，以便分析人员的作业路线、停留时间等情况，这对于事故调查、作业效率评估等方面具有重要意义。

　　2.危险区域预警与限制进入

　　危险区域设定：根据矿井隧道的地质条件、生产流程以及安全要求，预先设定各类危险区域，如采空区、积水区、瓦斯积聚区等，并在系统中进行标注。

　　预警与限制：当人员接近或进入危险区域时，系统能及时发出预警信号，提醒人员注意安全。同时，可以设置限制进入功能，当人员试图强行进入危险区域时，系统会发出警报并通知相关管理人员，有效防止人员误闯危险区域，保障人员生命安全。

　　3.人员考勤管理

　　入井出井记录：系统自动记录每位人员的入井时间、出井时间，作为人员考勤的重要依据，无需人工手动记录，提高了考勤管理的准确性和效率。

　　考勤统计与报表：根据入井出井记录以及人员在井内的工作时长，系统可以自动生成考勤统计报表，方便企业进行人力资源管理和工资核算等工作。

　　4.紧急情况救援支持

　　人员位置快速锁定：在发生火灾、坍塌等紧急情况时，管理人员可以通过监控终端迅速锁定受困人员的位置，为救援行动提供准确的目标信息，节省救援时间。

　　救援路径规划：结合矿井隧道的地图信息和人员当前位置，系统可以为救援人员规划出最佳的救援路径，避开危险区域，提高救援效率，确保救援人员在前往救援的过程中自身安全能够得到保障。

　　五、系统实施步骤

　　1.需求调研与分析

　　深入了解矿井的规模、隧道布局、生产流程、人员数量等基本情况，以及企业对人员定位系统的具体需求，如定位精度要求、功能需求、预算限制等。

　　分析矿井隧道内的环境特点，包括粉尘、潮湿、电磁干扰等因素对定位系统的影响，为后续系统设计和选型提供依据。

　　2.系统设计与选型

　　根据需求调研结果，设计系统的整体架构，包括定位标签、定位基站、后台服务器、监控终端等各部分的功能和连接方式。

　　选择合适的UWB定位设备(定位标签和定位基站)，考虑设备的性能参数(如定位精度、信号发射功率、接收灵敏度等)、质量可靠性、价格等因素，确保所选设备能够满足矿井隧道人员定位的需求。

　　3.设备安装与调试

　　根据系统设计方案，在矿井隧道内及井口附近安装定位基站，注意基站的安装位置要符合布局规划要求，确保信号覆盖良好。

　　为每位进入矿井隧道的人员配备定位标签，并进行初始化设置，如绑定人员基本信息等。

　　完成设备安装后，进行系统调试，包括定位基站与后台服务器之间的网络连接调试、定位算法的测试、系统功能的验证等，确保系统能够正常运行，达到预期的定位精度和功能要求。

　　4.人员培训与系统验收

　　对矿井相关管理人员和作业人员进行系统使用培训，包括监控终端的操作方法、人员定位信息的查看方式、报警功能的使用等内容，确保他们能够熟练使用系统。

　　组织系统验收工作，邀请企业相关部门领导、技术专家等参与，按照验收标准对系统的性能、功能、稳定性等方面进行全面评估，验收合格后系统正式投入使用。

　　六、系统维护与管理

　　1.设备维护

　　定期对定位标签和定位基站进行检查和维护，查看设备是否有损坏、电池电量是否充足等情况，及时更换损坏的设备或电池，确保设备正常工作。

　　清理定位基站周围的粉尘等杂物，保持设备的散热良好，避免因散热不良导致设备故障。

　　2.数据维护

　　定期备份后台服务器中的人员位置数据和其他相关信息，防止数据丢失或损坏。

　　对数据进行清理和优化，删除过期的轨迹数据等，以提高数据库的运行效率。

　　3.系统升级

　　关注UWB定位技术的发展动态，当有新的技术改进或功能升级时，及时对系统进行升级，以提高系统的性能和功能。

　　根据企业的发展需求和矿井生产的变化情况，对系统的功能进行适时调整和优化，如增加新的危险区域设置、完善考勤管理功能等。

　　通过以上矿井隧道人员定位方案，利用UWB定位技术的优势，结合完善的系统架构、功能特点以及实施和维护管理措施，可以有效地实现对矿井隧道内人员的精准定位和全面管理，为矿井安全生产提供有力保障。
