【方案】UWB基站VDU2506用于TOF多组双向测距_叉车防撞解决方案
发布日期:2020-12-21 浏览次数:76

需求背景:

        近年来随着仓储物流行业的迅速发展,在工厂、港口、码头、物流企业等,对叉车的使用需求也越来越大。随之而来的叉车事故也不断增加。叉车是仓库重吨位运输设备,因前方货物遮挡操作工人的视线,视觉盲区较大。一旦发生叉车碰撞,后果不堪设想。



        为避免叉车安全事故的频繁发生,UWB精准测距叉车防撞预警解决方案应运而生。叉车防撞预警解决方案可有效预防和杜绝叉车碰撞、碾压工人等高危事故的发生。





叉车与叉车、叉车与人员之间防撞预警解决方案

        UWB精准测距叉车防撞预警解决方案,以先进的UWB定位技术为核心,采用TOF多组双向测距算法实现叉车与叉车、叉车与人员(佩戴工卡)之间的精准测距,平均测距精度可达到10cm。并与声光报警器结合组成防撞预警装置,实现防撞预警功能,可在即将发生碰撞时产生报警,提示叉车操作人员,同时人员佩戴的工卡也发出警示灯、震动、预警蜂鸣来提示相关人员。





叉车与叉车、叉车与人员之间的防撞预警原理

在叉车上安装UWB基站VDU2506和声光报警器装置结合, 通过叉车上的UWB基站,人员配带的UWB工卡之间的高精度测距,同时完成多车和多人之间的精准测距,测距精度可达到10CM。



当叉车与叉车、叉车与人员之间的距离低于设定的安全预警阈值时,UWB基站通过与另一台UWB基站测距后输出控制信号给继电器,进而控制报警和叉车自身的动力电源,从而实现声光报警和紧急制动。同时可以根据场景自主设置测距范围和预警阈值。

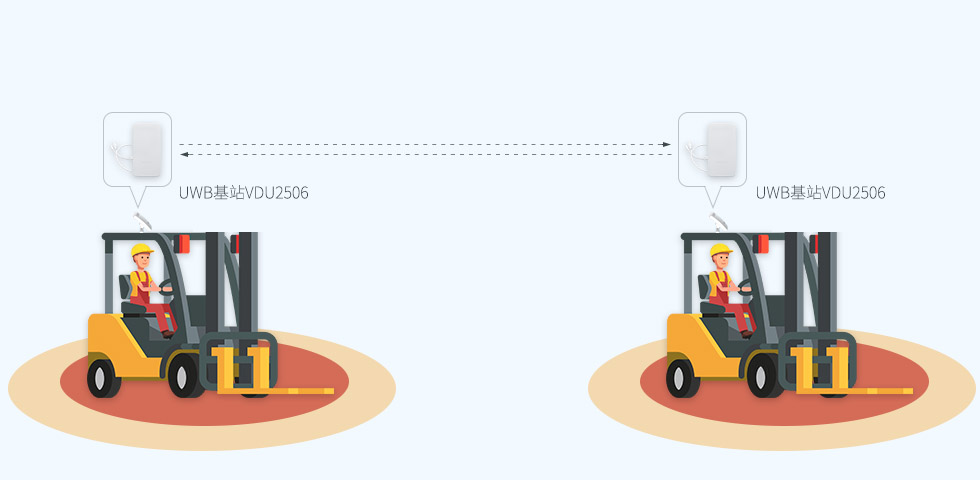

叉车与叉车之间的防撞预警

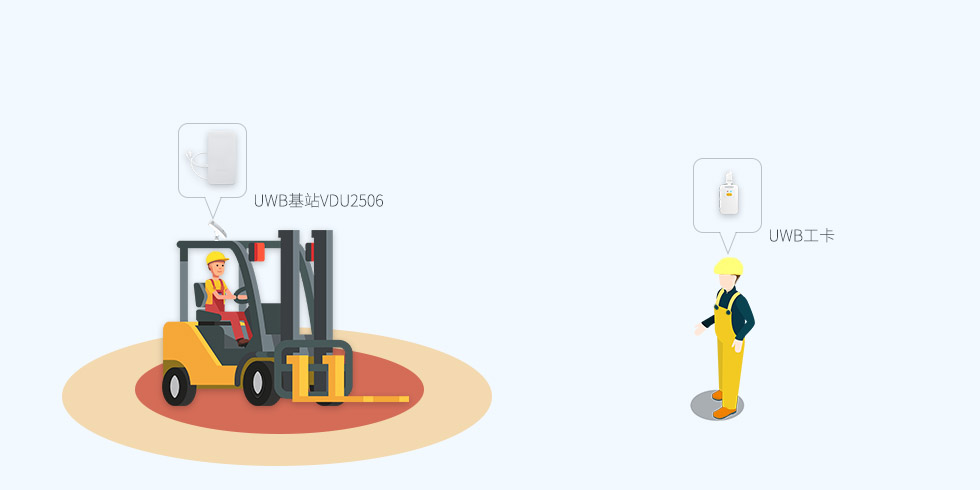

叉车与人员之间的防撞预警






硬件产品_UWB基站VDU2506

解决方案中设计到的核心硬件产品是深圳市微能信息科技有限公司的UWB基站VDU2506





VDU2506是微能信息推出的远距离UWB基站,基站和基站之间双向测距可达到1000米(1公里),非常适合这类通过精准测距实现防撞预警的应用。



特征:

IP67级防尘放水设计;

支持断网存储定位数据;

基站覆盖半径可达400米;

支持100M 以太网,UART,RS485及2.4G WiFi上传数据和通讯;

供电:标准POE或者DC直流5V电源。





应用场景

用于工厂、物流仓库、港口码头等区域叉车运行的安全管理,叉车和叉车,叉车和人之间的相互测距,避免他们之间的相互碰撞,减少人为事故发生。



UWB基站深圳供应商,深圳市微能信息科技有限公司,官方网站:www.95power.com.cn
