4款DW1000方案UWB模块,可应用于TDOA、TWR和PDOA定位系统
发布日期:2020-04-22 浏览次数:64

深圳市微能信息科技有限公司专业提供UWB模块,目前微能信息(95POWER)提供4款基于Decawave DW1000方案的UWB模块。这些UWB模块功能强大,接口丰富,可以应用于TDOA定位系统、TWR双向测距定位系统、PDOA定位系统中。

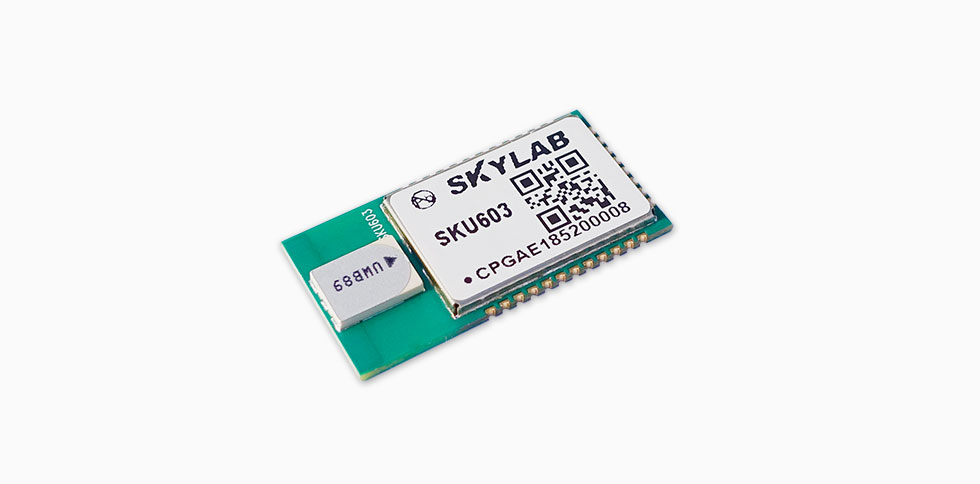

(一)UWB定位系统模块SKU603


SKU603基于DW1000芯片方案开发,集成了ARM-M3内核的处理器GD32F130G8U6。内置加速度传感器,实现运动、静止不同状态下的工作模式、定位频率的智能切换。工作电压是2.8V~3.6V。




模块集成了处理器、UWB收发芯片的所有外围设计,只需要供电就可以实现TDOA系统中定位包的发送和指令的接收,以及TWR系统中双向测距。



模块提供3类接口:两路串口,一路I2C接口;多路GD32F130G8U6芯片的GPIO口;一路ADC采集口。

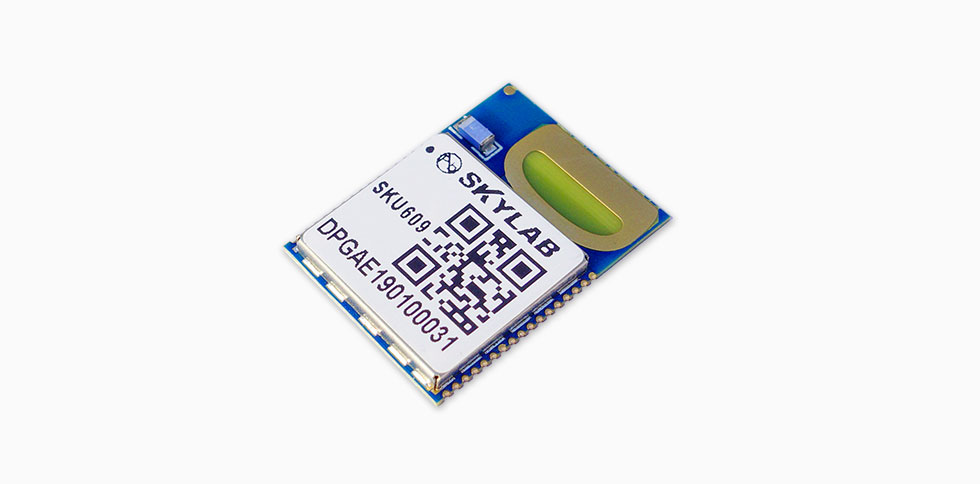

(二)TWR双向测距UWB模块SKU609


SKU609 基于Decawave DW1000方案开发。和SKU603不同的是,SKU609还集成了BLE处理器nRF52832。采用BLE处理器nRF52832,使得UWB模块实现超低静态功耗的同时还具有BLE蓝牙功能,客户可以实现人机交互,数据传输等。





此外,SKU609也内置加速度传感器,实现运动、静止不同状态下的工作模式、定位频率的智能切换,2.8V~3.6V宽电压即可正常工作。



功能方面,UWB模块SKU609只需要供电就可以实现TDOA系统的定位包发送,报警信息接收,TWR双向测距。



接口方面:UWB模块SKU609提供多路串口和I2C 通讯口;多路nRF52832芯片的GPIO口;多路路ADC采集口;BLE通讯接口。

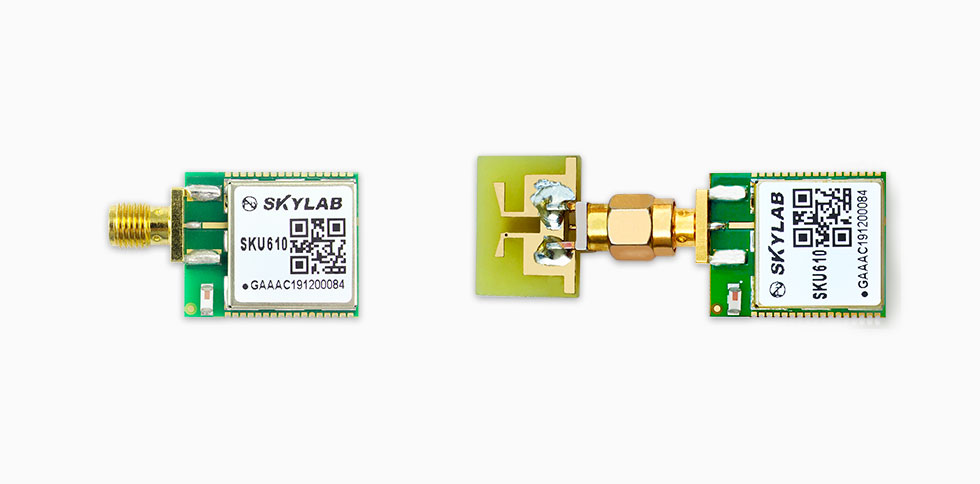

(三)TDOA定位系统UWB定位模块SKU610


SKU610 集成了BLE处理器nRF52832和DW1000,也是配置了内置加速度传感器。




不同的是对于UWB预留外置天线接口,可以根据不同的使用场合适配不同UWB天线。非常适用于一些远距离测距和UWB定位系统。SKU610模块配合特殊天线还可以应用于PDOA定位系统,实现角度定位功能。



功能方面:SKU610适用于TDOA和PDOA系统定位包发送、指令接收;还适用于TWR双向测距;也具有BLE通讯功能。



接口方面:支持多路串口和I2C 通讯口;多路nRF52832芯片的GPIO通用接口;多路路ADC采集口;BLE通讯接口。

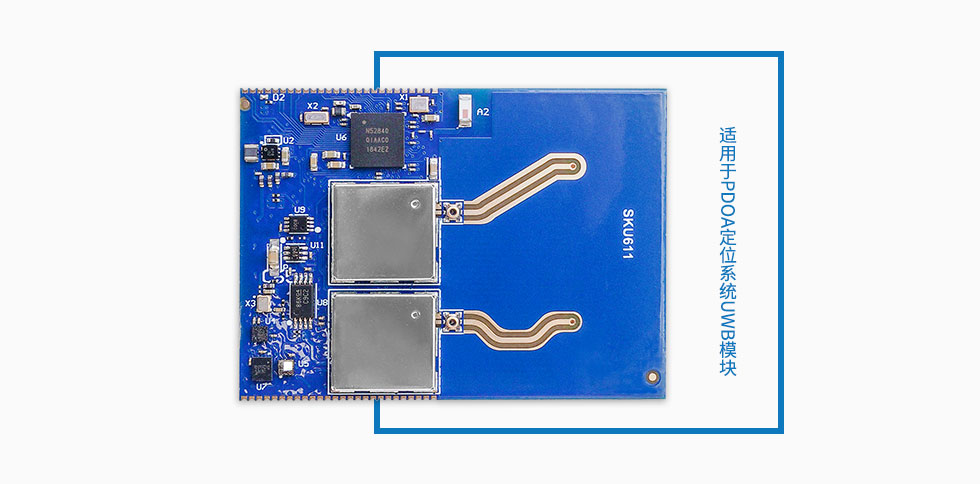

(四)适用于PDOA定位系统UWB模块SKU611




SKU611 集成了1路nRF52840和2路DW1000,是针对于PDOA定位系统开发一款基站模块。其独有的天线设计可以准确的计算出两路UWB芯片接收信号的相位差,从而计算出被定位标签的角度距离等信息。



此外,模块工作电压是2.8V~3.6V。自带多个角度,加速度传感器,可以快速应用于基于PDOA的无人机跟随,智能行李箱等领域。



SKU611提供多路串口和I2C 通讯口;多路nRF52840芯片的GPIO口;多路路ADC采集口和BLE通讯接口。



UWB模块专业供应商,深圳市微能信息科技有限公司,官方网站www.95power.com.cn
