iBeacon蓝牙手环VDB03

蓝牙定位手环,带触发按键(其中一种样式),触发后可上传SOS报警信息(也可以定义)到管理平台。蓝牙4.2版本,iBeacon工作模式,广播距离70米,支持手机app修改参数。纽扣电池供电(可更换)。应用:蓝牙定位系统、人员实时定位管理、数据采集。
尺寸:37.3*23.4*5.1mm(表头尺寸,不含表带)
浏览次数:496
iBeacon蓝牙手环VDB03

蓝牙手环简介


VDB03是一款iBeacon蓝牙手环,工作在广播模式,广播符合苹果的iBeacon广播协议。VDB03经常和微能信息科技的蓝牙网关配合使用,用在蓝牙定位系统中,做人员定位、数据采集上传服务器等应用。VDB03符合RoHS/FCC/CE认证标准。





蓝牙手环分类


蓝牙手环VDB03拥有两种样式:无触发按键的蓝牙手环和带触发按键的蓝牙手环。其中带触发按键的蓝牙手环VDB03,触发按键后,可以触发后台SOS告警提示(也可以定义别的动作),方便管理人员及时处理紧急异常情况。如下图所示,用户可以根据自己的定位需求选择。

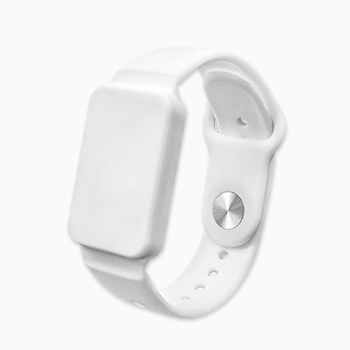

无触发按键的蓝牙手环VDB03



带触发按键的蓝牙手环VDB03




应用框架

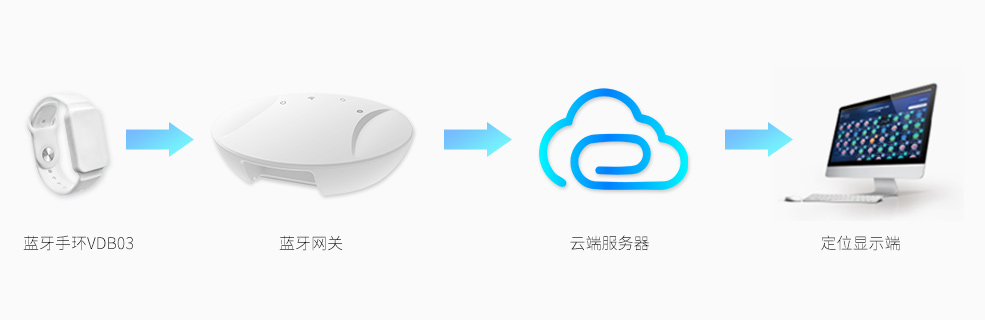

VDB03是一款蓝牙手环,本质上也是一款蓝牙信标,它会周期性地向周围广播自身的数据(广播数据包括蓝牙信标名称、蓝牙Mac地址、UUID、Major、Minor、数据包等)。这些广播数据包可以被其他蓝牙主机设备扫描到,比如微能信息的蓝牙网关可以扫描到VDB03的广播内容。应用链路如下图所示,蓝牙网关将收集到的广播数据传输到后台或云端服务器,后台/云端服务器运行蓝牙定位引擎就可以计算出VDB03的位置坐标信息。









VDB03特征




腕带式信标



发射功率可调



iBeacon协议



广播距离可达70米




手机app修改参数




应用:人员定位管理




BLE蓝牙4.2版本




BLE低功耗设计




手机app软件修改iBeacon VDB03的参数


iBeacon蓝牙信标VDB03支持通过两款手机app(Skylab_Beacon)和nRF Connect连接,修改默认的广播参数,比如UUID、Major、Minor、发射功率、广播频率、广播间隔等。两款手机app的首页界面如下图所示。



Skylab_Beacon

手机app(Skylab_Beacon)由微能信息提供,可以修改iBeacon  VDB03的蓝牙信标名称、修改UUID、修改Major、Minor、修改参考信号强度、修改广播频率、修改Companyid、修改密码等参数。



nRF Connect

手机app(nRF Connect)由Nordic官方开发,可以修改ibeacon  VDB03的发射功率。







手机app:Skylab_Beacon

手机app:nRF Connect.jpg


手机app:nRF Connect



手机app(Skylab_Beacon)界面参数配置说明:


  手机app首页项目  说明
  MAC  iBeacon蓝牙信标的MAC地址(不可修改)
  Device  Name  修改所选蓝牙信标的名称
  UUID  Value  按照ISO/IEC11578:1996标准的128位标识符(16字节)
  Major  Value  16位标识符(0-65535)
  Minor  Value  16位标识符(0-65535)
  Transmitting  Power  发射功率
  Measured  Power  距离1米时的参考信号强度
  Broadcast  interval  Beacon广播间隔
  Company  id  作为区分的id号
  Battery  Beacon电池电量(无法修改)
  Password  Beacon密码(默认1234)


*  手机APP请联系销售人员提供,APP名称:Skylab_beacon和nRFConnect。

*  iBeacon信标VDB03的广播频率的修改在按键按下和抬起、或者重新上电后会失效,需重新设置。





VDB03应用


iBeacon蓝牙手环VDB03常用于人员定位管理系统、数据采集上报云端等。


应用1:蓝牙定位系统

蓝牙手环VDB03可以作为一款蓝牙定位信标,用于室内定位系统中,比如用在室内蓝牙定位服务,智慧巡检等应用场景


应用2:数据采集上传云端,身份识别等

与会人员佩戴蓝牙手环VDB03,采用蓝牙网关收集蓝牙手环的广播信息,然后通过WiFi或4G/5G等方式上传云端,做比如身份识别等应用。



VDB03参数


  产品参数
  尺寸(长度*宽度*高度)  37.3*23.4*5.1mm(表头尺寸,不含表带)
  电池型号  CR2032
  工作温度  -30℃~60℃
  蓝牙参数
  无线标准  蓝牙®4.2
  频率范围  2400MHz——2483.5MHz
  数据速率  1Mbps(Bluetooth ® 4.2)
  调制技术  PWM调制
  无线安全  AES HW Encryption
  传输功率  -25, -19, -13, -8, -3, 0, +2dBm
  灵敏度  -94dBm at 1Mbps BLE
  工作模式  iBeacon模式




VDB03电池续航时间


 VDB03用一个金属的纽扣锂电池供电,电池可以拆卸更换。


广播功率覆盖范围广播间隔状态电池使用时间(月)
+2dBm70m9000ms按键按下39.4
2000ms按键弹起23.3
+0dBm(默认设置)50m(默认设置)9000ms(默认设置)按键按下3.6年(默认设置)
2000ms(默认设置)按键弹起2年(默认设置)


*  功耗数据仅供参考,未考虑电池自放电因素,当计算寿命大于电池寿命(5年)时,以电池寿命为准;

*  上述计算默认采用220mAh作为电量参考。





VDB03表带尺寸

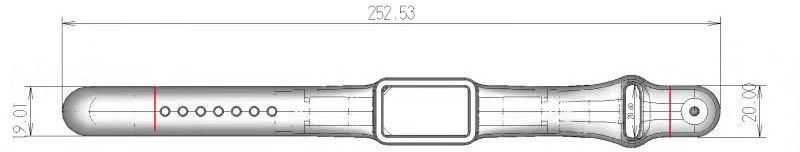

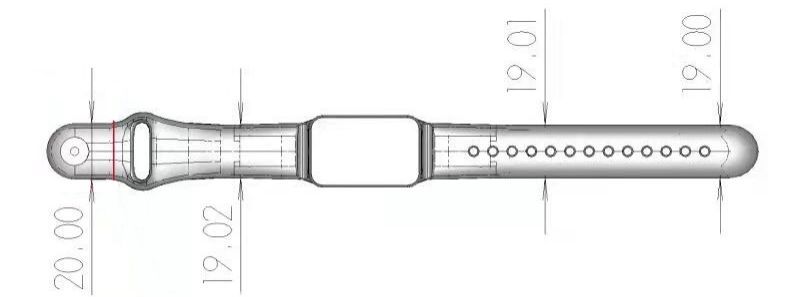

 iBeacon蓝牙定位手环VDB03的表带尺寸如下图所示。










怎么购买iBeacon蓝牙手环VDB03


线下:可以咨询微能网站客服,客服安排负责的业务联系您,给您批量报价!

线上:在1688(阿里巴巴)搜索“微能信息”或“VDB03”进入微能信息官方阿里店铺咨询购买。




iBeacon蓝牙手环供应商厂家,深圳市微能信息科技有限公司,官网:http://www.95power.com.cn
