UWB测距模块SKU603测试EVB开发板

SKU603EVB开发板简介1 EVK (Evaluation Kit 评估套件)SKU603 EVK 包含以下物料清单物料名称物料编号数量SKU603EVB(带测距模块SKU603)92971PCSUSB转RS232串口转接线160601PCSEVB接口说明
尺寸:
浏览次数:302

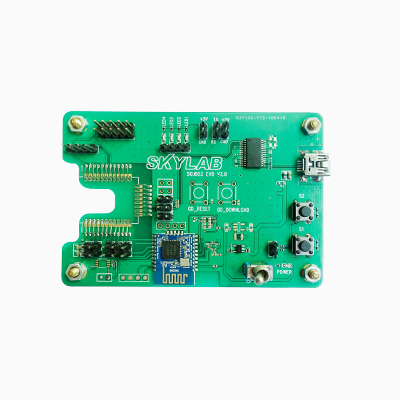

UWB测距模块SKU603测试EVB开发板

UWB测距模块SKU603  EVB开发板简介



EVK (Evaluation Kit 评估套件)


SKU603 EVK 包含以下物料清单


物料名称  物料编号数量
SKU603EVB(带测距模块SKU603)92971PCS
USB转RS232串口转接线 160601PCS


EVB接口说明


编号名称 描述
CON1 PIN脚拓展口  预留,客户不用
CON2  PIN脚拓展口  预留,客户不用
CON3  程序下载口  SWDAT,SWCLK,GND,3V3(图 1 从左到右)
CON4  PIN脚拓展口  预留,客户不用
CON5  LED控制输入 预留,客户不用
CON6  电源输出口  3.3V电源输出
CON7 串口接口  串口接入
CON8  电源输出 5V电源输出
LED1  LED指示灯  开关打到ON时候电源灯亮3.3V正常供电
KEY1  电源开关  开关拨向ON一侧,电源上电
USB1  USB接口  电源输入,串口接口

EVB开发板安装使用说明

第一步:安装USB串口驱动程序

设备上电后将串口线插入电脑,对于第一次安装的用户需要安装 PL2303HX 的 USB 转串口的驱动,客户可以直接用驱动精灵扫描添加,也可联系我们发送驱动软件。

驱动安装成功后,在电脑设备管理器中查看该设备的串口号,如下图 2




图 2 设备管理器中查看串口


第二步:测距应用说明

超宽带测距,要用到两个 SKU603 模块,其中做一个做为主,一个作为从,主从模块会在出货的时候

会做一个标识,客户只需要将主模块的串口接入到电脑,即可从串口助手直接看出打印出来的 log 数据获得

距离。做从的模块只需要供电即可。

立即购买

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录即可购买

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!


更多的相关应用信息可咨询0755-23779409,也可点击网站右侧客服QQ咨询。
